Esquema eletrico Saeco sup 021YR alguem para ajudar?

[Daniel Moraes]

Estou com esta cafeteira aqui e esta parada,nao tem os 120V no trafo,ja verifiquei algumas coisas mais nao encontrei nada,ate troquei o Triac BT16



[Furabilhas]

Boas amigo Daniel
Veja se este esquema o ajuda
Abraço



[Daniel Moraes]

Precisava do esquema da placa logica,pois nao tem 120V no primario da placa,nos pinos JP1 e JP17 chega a tensao,ja verifiquei todos os fusiveis e estao ok.Esta maquina chegou aqui ligando e com defeito que era o seguinteiscava os leds cafe pequeno,cafe longo e o pingo de agua,so que derrepente parou do nada,desliguei na sexta e ontem fui ligar ja nao funcionava nada,si colocar uma tensao por fora no trafo ela liga,porem com este defeito,alguem ja viu este defeito?



[Daniel Moraes]

existe algum manual de defeitos? para com estes leds?



[Furabilhas]

Boas amigo Daniel
Se nao tiver entre JP1 e JP5 os 120Vac verifique os termostatos (2) existentes na caldeira e o interruptor geral.
Siga a cablagem no esquema que lhe enviei anteriormente.
Abraço



[Daniel Moraes]

entao entre JP1 e JP5 tem os 120V so nao tem no trafo, eu coloquei direto a alimentacao nele e funcionou,porem fica ligado a caldeira de vapor junto....o dosador volumetrico estava travado tambem,apos acertar funcionou,porem esta com um jumper na placa.



[Furabilhas]

Boas amigo Daniel
Siga a pista desde o terminal JP5 e vai encontrar um fusível (F2) de 8A 250V (que deve estar queimado) e a seguir encontrará R28 (que deve ser um jumper) e o pino 5 do primário do transformador.
O JP1 liga directamente ao pino 1 do primário do transformador.
Abraço



[Furabilhas]

Amigo Daniel

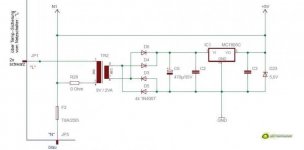

Verifique se esta parte do esquema é igual à sua

Abraço
